石工事　1

学習するポイント
石材の分類
工法上の留意点

１			石材の分類
			物理的性質による分類 種　　類 圧縮強さ(kgf/c�u) 吸水率（％） 見掛比重（g/c�u） 硬　　石 500以上 ５未満 約2.7〜2.5 準硬石 500未満100以上 ５以上15未満 約2.5〜2 軟　　石 100未満 15以上 約２未満
２			石割り図
			�@ 目地の幅 目地幅は通常６ｍｍとする。屋外の場合は，６ｍｍより狭くすると目地押さえが不完全になり，雨水浸入の原因になるので，多少広めにする。 �A 役物 特殊部分の石材については現寸図を作成し，水切り，水返し，合端寸法，のみ込み寸法，緊結寸法，他の仕上げ材料，建具枠などとの納まりを決める。 �B 屋内で短い曲がりの場合は，表面の模様が合えば右図の工法を認めてもよい。
３			屋外の石張り工法
			�@ 石積みの継手はモルタルの接着力だけでは不十分なので，下地鉄筋と引き金物で止めつける。 �A 上下のつなぎにはだぽ，横のつなぎにはかすがいを使用し，石相互の連結をよくする。なお，だぼは各石について２個ずつ使用する。 �B 裏込めモルタルのてん充は張り石裏全面に行う。 �C 目地には，石が動かないように，発泡ポリエチレンを高さ250 mm 程度ずつ詰める。
４			屋内の石張り工法
			�@ 一般部分の石の取付けは,横目地合端に引き金物およびだぼを２個ずつ，出隅部分には，かすがいを用いて，幅100 mm 程度にモルタルをてん充する。 �A みかげ石類の石張り a 裏込みモルタルしろの標準は40mmとする。 b 最下部の石は水平・垂直を正確に据え付け，底部に硬練りモルタルをてん充し，上部をかすがい，引き金物で目違いのないように留め付ける。 �B 大理石の石張り a 裏込めモルタルしろ標準は30mmとする。 b 石の据え付けは前述のみかげ石類と同様とする。

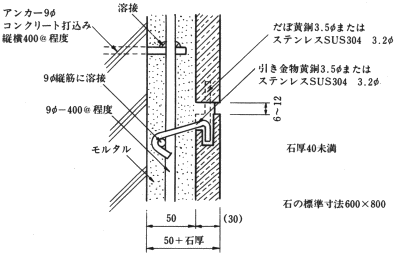

			花こう岩（ひき石）施工法 大理石施工法
