平成25年度　1級建築施工管理技術検定試験　　午前問題

No1〜No15までの15問題の内から12問題を選択し、解答してください。
解答及び解説で疑問を持ったら即調べてみましょう。
自分で調べた方が絶対に頭に入ります。
Google
No1 伝熱に関する記述として，最も不適当なものはどれか。
1 複数の材料で構成された多層壁の熱伝導抵抗は、材料ごとの熱伝導抵抗の合計値で表される。
2 壁の内部に中空層を設け２重壁とする場合、中空層が厚くなればなるほど断熱効果が高くなる。
3 熱放射は、電磁波による熱移動現象であり、真空中であっても放射による熱移動は生じる。
4 熱損失係数は、建物の断熱性能評価の指標であり、この値が小さいほど断熱性能が高い。

解答と解説:  　　　　

答え---　2
中空層も18mmを越えるあたりから対流が発生する。そうなると中空層が厚くなっても断熱性能に変わりはなくなる。
No2 採光に関する記述として、最も不適当なものはどれか。
1 全天空照度とは、天空光が遮蔽されることのない状況で、直射日光を除いた全天空による、ある点の水平面照度をいう。
2 形状と面積が同じ側窓は、その位置を高くしても、昼光による室内の照度分布の均斉度は変わらない。
3 昼光による室内の採光では、一般に天空光を活用することを考える。
4 ある点における間接昼光率は、壁や天井などの室内表面の反射率の影響を受ける。

解答と解説:  　　　　

答え---　2
均斉度とは最大照度と最小照度の比である。最大照度側窓は形状と面積が同じ側窓の場合、高い位置にあるほど室内の照度の均斉度が上がる。
No3 マンセル表色系に関する記述として、最も不適当なものはどれか。
1 マンセル記号で表示された「5 RP 3/8」のうち、数値「３」は彩度を表す。
2 マンセル色相環の相対する位置にある色相は、互いに補色の関係にある。
3 明度は、理想的な白を10、理想的な黒を0として、10段階に分割している。
4 彩度は、色の鮮やかさの程度を表し、マンセル色立体では、無彩色軸からの距離で示す。

解答と解説:  　　　　

答え---　1
数値「３」は明度を現す。彩度は「８」である。
No4 鉄筋コンクリート造の建築物の構造計画に関する記述として、最も不適当なものはどれか。
1 建物間に設けるエキスパンションジョイント部のあき寸法は、建物相互の変形量を考慮する。
2 同一階に同一断面の長柱と短柱が混在する場合は、地震時に短柱の方が先に破壊しやすい。
3 特定の階だけ階高を高くすると剛性が不連続になるので、耐震壁を増やすなど、その階の剛性増加を図る。
4 重心と剛心が一致しない建築物では、地震時にねじれ変形が生じ、剛心に近い構面ほど層間変形が大きくなる。

解答と解説:  　　　　

答え---　4
層間変形が大きくなるのは、剛心と重心が平面的に離れている建物。剛心に近い構面は、ねじれ変形が小さいので層間変形も小さい。
No5 鉄筋コンクリート構造に関する記述として、最も不適当なものはどれか。
1 柱の主筋の断面積の和は、コンクリートの断面積の0.8％以上とする。
2 床スラブは、地震力に対し同一階の水平変位を等しく保つ役割をし、面内剛性が高いほどよい。
3 梁貫通孔は、梁端部への配置を避け、孔径を梁せいの1/2以下とする。
4 柱のじん性を確保するため、短期軸方向力を柱のコンクリート全断面積で除した値は、コンクリートの設計基準強度の1/3以下とする。

解答と解説:  　　　　

答え---　3
孔の径は、梁せいの1/3以下とする。
No6 鉄骨構造における接合部に関する記述として、最も不適当なものはどれか。
1 引張力とせん断力を同時に受けるときの摩擦接合部の高力ボルトの軸断面に対する許容せん断応力度は、引張力を受けないときの許容値より低減させる。
2 十分な管理が行われる場合、完全溶込み溶接の許容応力度は、接合される母材の許容応力度とすることができる。
3 応力を負担させるT継手の隅肉溶接の場合、母材間の交角は、60度から120度の範囲とする。
4 せん断応力のみを受ける高力ボルト摩擦接合の場合、繰返し応力によるボルトの疲労を考慮する必要がある。

解答と解説:  　　　　

答え---　4
鋼構造設計基準による規定によると、せん断のみ受ける高力ボルト摩擦接合の場合繰り返しは考慮する必要は無い。又、繰り返しを受ける場合ボルトは使用しない。
No7 杭基礎に関する記述として、最も不適当なものはどれか。
1 杭と杭の中心間隔は、杭径が同じ場合、打込み杭の方が埋込み杭より小さくすることができる。
2 杭の極限鉛直支持力は、極限先端支持力と極限周面摩擦力との和で表す。
3 既製コンクリート杭の継手の方法には、溶接継手のほか、接続金具による無溶接継手工法がある。
4 支持杭の場合、周囲地盤の沈下によって杭周面に働く負の摩擦力を考慮する。

解答と解説:  　　　　

答え---　1
杭と杭の中心間隔は、打込み杭では2.5Dかつ75cm以上。埋込み杭の場合、2D以上である。

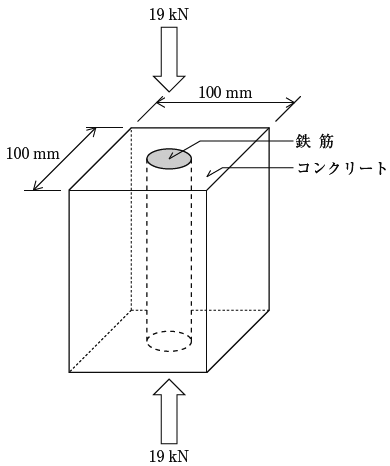

No8 図に示す鉄筋コンクリートの部材に、上下方向から19 kNの荷重を断面に一様に作用させた場合、コンクリート部分の負担する軸力として、正しいものはどれか。
ただし、鉄筋の断面積は1,000 mm2、鉄筋のコンクリートに対するヤング係数比は10とする。
1 6 kN
2 7 kN
3 8 kN
4 9 kN

解答と解説:  　　　　

答え---　4
鉄筋の断面をAs、コンクリートの断面をAcとし、等価断面積Aeを求める。まず、鉄筋についてはヤング係数を比倍して、コンクリート断面に換算する。すると次の式が成立する。
Ae=10×As+Ac
コンクリート断面Ac=10,000-1,000＝9,000

設問式を代入するとAe=10×1,000+9,000＝19,000
コンクリート部が負担する軸力Ncは、
Nc=P×(Ac/Ae)＝19×(9,000/19,000)＝8.9999≒9.0kNとなる。
No9 図に示す３ヒンジラーメンに等分布荷重wが作用したときの曲げモーメント図として、正しいものはどれか。
ただし、曲げモーメントは材の引張り側に描くものとする。
1
2
3
4

解答と解説:  　　　　

答え---　1
左軸柱の応力図は等分布なので1又は2の形状になる。3のようになるには逆方向から水平応力が梁に伝わる場合。４の場合は左上がピン端でないので「0」はありえない。応力のかかる柱から左回転の応力が掛かる場合、ヒンジを「0」として下方向への応力となる。
No10 図は、架構のＣ点に水平荷重Ｐが作用したときの柱の曲げモーメントを示したものである。
このときにおける支点Ｂの垂直反力VBの値の大きさとして、正しいものはどれか。
1 25 kN
2 50 kN
3 75 kN
4 90 kN

解答と解説:  　　　　

答え---　2
水平方向にも応力がかかる。Cでは下側へ60kN、Dでは上側へ60kN、
Aでは下側へ90kN、Bでは上側へ90kNである。
CD間の梁にかかるせん断力は、（60+60)÷6＝20kN
AB間の梁にかかるせん断力は、（90+90)÷6＝30kN
支点VBの反力は、各階梁のせん断力の合計なので、20+30＝50kNとなる。
No11 鋼材に関する記述として、最も不適当なものはどれか。
1 銅を添加すると、耐候性が向上する。
2 炭素量が増加すると、引張強さと伸びが増加する。
3 クロムを添加すると、耐食性が向上する。
4 モリブデンを添加すると、高温時の強度低下が少なくなる。

解答と解説:  　　　　

答え---　2
炭素量が増加すると硬くはなるが、脆くなる。よって伸びが悪くなる。
No12 石材に関する記述として、最も不適当なものはどれか。
1 花崗岩は、耐摩耗性、耐久性に優れ、建物の外部、床、階段に用いられる。
2 砂岩は、耐火性に優れるが、吸水率の大きなものは耐凍害性に劣る。
3 大理石は、美観に優れるが、耐酸性、耐火性に劣り、屋外に使用すると表面が劣化しやすい。
4 凝灰岩は、軟質で加工しやすく、耐火性、耐久性に優れる。

解答と解説:  　　　　

答え---　4
凝灰岩は、耐火性があり柔らかく、加工しやすいが、強度耐久性に劣る。
No13 日本工業規格（JIS）において、外壁面に用いる次の金属製建具における性能項目として、規定されているものはどれか。
1 スライディングドアセットねじり強さ
2 スライディングサッシ耐衝撃性
3 スイングドアセット開閉繰り返し
4 スイングサッシ鉛直荷重強さ

解答と解説:  　　　　

答え---　3
スイングドアセットの性能は、ねじり強さ、鉛直荷重強さ、開閉力、開閉繰り返し、耐衝撃性、遮音性、断熱性、面内変形追随性、耐風圧性、気密性、水密性
スライディングドアセットの性能は、開閉力、開閉繰り返し、遮音性、断熱性、耐風圧性、気密性、水密性であり、耐衝撃性の規定はない。
スイングサッシの性能は、開閉力、開閉繰り返し、耐風圧性、気密性、水密性、遮音性、断熱性であり、鉛直荷重強さの規定はない。
スライディングサッシの性能は、開閉力、開閉繰り返し、耐風圧性、気密性、水密性、戸先かまち強さ、遮音性、断熱性であり、耐衝撃性の規定はない。
No14 建築用シーリング材に関する記述として、最も不適当なものはどれか。
1 日本工業規格（JIS）によるタイプＦは、グレイジング以外の用途に使用するシーリング材である。
2 シリコーン系シーリング材は、耐候性、耐熱性、耐寒性に優れている。
3 不定形シーリング材とは、施工時に粘着性のあるペースト状のシーリング材のことである。
4 ２成分形シーリング材は、空気中の水分や酸素と反応して表面から硬化する。

解答と解説:  　　　　

答え---　4
空気中の水分や酸素と反応して硬化するのは１成分形シーリング材。２成分形シーリング材は、硬化剤などを混ぜて反応硬化するものである。
No15 内装材料に関する記述として、最も不適当なものはどれか。
1 だんつうは、製造法による分類で織りカーペットの手織りに分類される。
2 日本工業規格（JIS）のパーティクルボードは、ホルムアルデヒド放散量による区分がある。
3 日本農林規格（JAS）のフローリングブロックは、ひき板を２枚以上並べて接合したものを基材とした複合フローリングである。
4 日本農林規格（JAS）の普通合板は、接着の程度によって１類と２類に分類されている。

解答と解説:  　　　　

答え---　3
日本農林規格（JAS）の定義によると、フローリングブロックは、ひき板を２枚以上並べて接合したものを基材とした単層フローリングである。
