ADSの建築系に資格挑戦 〜 一級建築士 構造 Q1

−	−	−	−	−	−	−	−	−	−

0問中0問正解 (正答率0.0%) 0分00秒経過

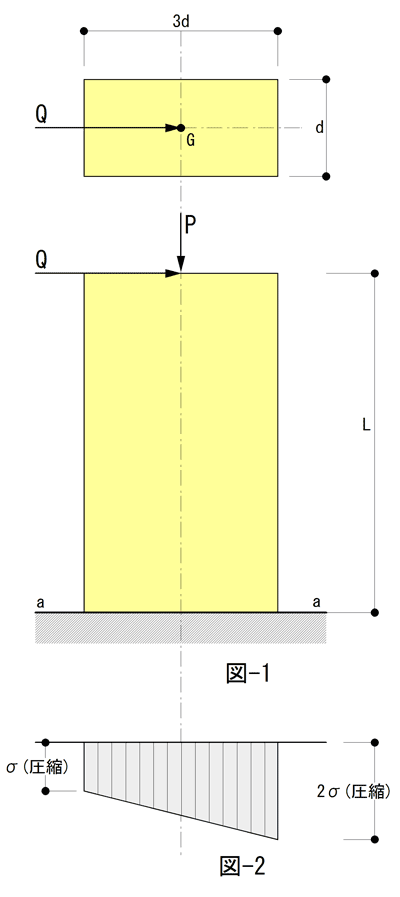

図−１のような底部で固定された矩形断面材の頂部の図心Ｇ点に鉛直荷重Ｐ及び水平荷重Ｑが作用するときの底部ａ−ａ断面における垂直応力度分布が、図−２に示されている。ＰとＱとの組合せとして、正しいものはどれか。
ただし、矩形断面材は等質等断面で、自重は考慮しないものとする。
